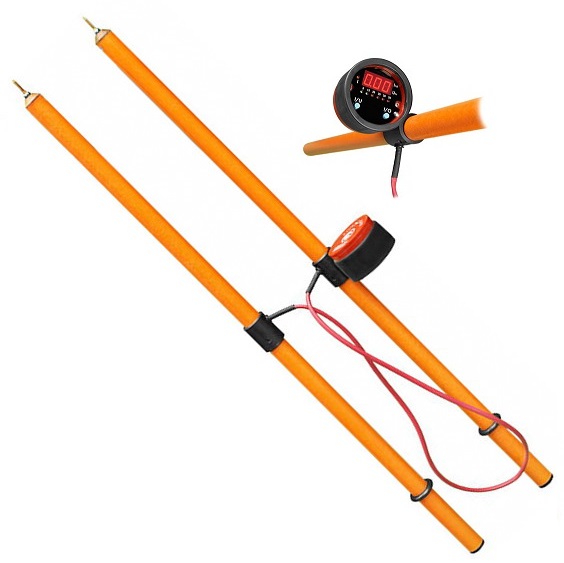

УППЭС 6-10 Устройство поиска повреждений электрических цепей
Россия
Обнаружение короткого замыкания на землю воздушных и кабельных линий в сетях напряжением 6 и 10 кВ. Измерение тока утечки 1...140 мА. Измерение напряжения сети 0,01...10 кВ. Фазировка цепей. Питание 3 В (два элемента типа «ААА»). Габариты в транспортном положении 620 х 300 х 100 мм. Вес 1,8 кг
Предназначено для применения в воздушных и кабельных электрических сетях 6...10 кВ оперативно-выездными бригадами для ускорения выявления аварийных линий или их участков при наличии коротких замыканий на землю и позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала. Кроме того, устройство можно использовать при фазировке цепей 6...10 кВ.
При протекании тока через устройство точечные светодиоды светятся независимо от включения питания.
При включенном напряжении питания цифровой индикатор, в зависимости от выбранного режима индикации I или U, индицирует величину тока, протекающего через устройство или значение напряжения между токоведущими частями электроустановки, к которым подключено устройство.
Технические характеристики:
| Максимальное рабочее напряжение, кВ | 6...10 |
| Ток через устройство при максимальном рабочем напряжении, мА | 114 |
| Уровни тока светодиодной шкалы, мА | 3, 15, 20, 25, 30, 35 |
| Диапазон индикации тока утечки | 0...140 мА с разреш. 1 мА |
| Диапазон индикации напряжения | 0,10...10,0 кВ с разреш. 0,01 кВ |
| Погрешность индикации тока и напряжения, % | ± 10 |
| Продолжительность измерения при максимальном рабочем напряжении, сек | 5 |
| Номинальное напряжение встроенного источника питания, В | 3,0 (два элемента типа “ААА”) |
| Длина рабочей части, мм | 540 |
| Длина изолирующей части, мм | 330 |
| Длина рукоятки, мм | 130 |
| Длина соединительного провода, м | 1,0 |
| Масса, кг | 1,8 |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
- 30...+ 40 до 98 |
